Seppo M 2009 harjoitus-ilmahirviradat
|
|
-
Ampumamatka 10 m
-
Metallirunko 1,5 mm, maalattu
teräspelti, tai yhdistetty vaneri-/metallirunko
-
Luodinkeruukouru
-
Ampuma-aukko 2 m, koko pituus 2,9 m
|
|
|
|
-
Vetokoneisto sisältää hitaat
juoksut, 5 s / 2 m
-
Lähtöviive 1 s tai 4 s, vaihto
moottorikotelon päästä
-
Valvomaton koneisto, ei
kilpailukäyttöön
-
Pysäytys keskelle mahdollinen
-
Kaukokäyttöohjain 13 m
johdolla, ajo painonapilla
-
Käyttöjännite 12 V, CE hyväksytty
muuntaja
-
12 kk takuu sähkö-osille
-
Rata on tarkoitettu 2-päiselle
kuvalle, edestakainen ajo
-
Saatavilla myös kahdella
kuvalla varustettuja tauluja, jolloin kaksi ampujaa voi ampua yhtä-aikaa
-
Rata toimitetaan täysin ampumavalmiina
Saatavilla neljänä eri versiona:
-
Pelkkä runko vetolaitteineen,
hitaat juoksut, ei taustalevyä, sivulevyjä, eikä luotiloukkua, hinta 610
€
-
Täydellinen runko
vetolaitteineen, hitaat juoksut, hinta 810 €
-
Täydellinen runko
vetolaitteineen, hitaat ja nopeat juoksut, 860 €
-
Täydellinen
runko paremmalla vetolaitteella, hitaat juoksut, hinta 910
€
-
Täydellinen
runko paremmalla vetolaitteella, hitaat ja nopeat juoksut, hinta 960
€
-
+
Rahti, joka
määräytyy kuljetusmatkan
pituuden mukaan
|
Toimitusaika
- yleensä n. 2 - 3 viikkoa, tarkistetaan tilauksen yhteydessä.
Seppo M 2010 Ilmahirvirata
-
Tukeva metallirunko,
varustettuna luodinkerääjäkourulla, maalattu harmaanvihreällä
mattavärillä
-
Ampuma-aukko 2 m
-
Vetokoneisto sisältää hitaat
ja nopeat juoksut, säädettävissä erikseen
moottorikotelon päästä
-
Lähtöviive 1 - 20 s,
säätö moottorikotelon päästä potentiometrillä
-
Valvottu micro-controlled tekniikka, ei
nopeuspoikkeamaa
-
Pysäytys keskelle mahdollinen
-
Kaukokäyttöohjain 14 m
johdolla, start-nappi, hidas/nopea kytkin ja käsiajo/autom.-kytkin
-
Käyttöjännite 12 V, CE hyväksytty
sisäinen muuntaja
-
12 kk takuu sähkö-osille
-
Rata on tarkoitettu 2-päiselle
kuvalle, edestakainen ajo
-
Saatavilla myös kahdella
kuvalla varustettuja tauluja, jolloin kaksi ampujaa voi ampua yhtäaikaa
-
Rata toimitetaan täysin ampumavalmiina
-
Kameravalmius:
Kamerasarja
- Mv kamera 2 kpl
- 15" mv näyttö
- Kaapeli
- Kamerakiinnikkeet 2 kpl
- Sarjan hinta 475 €
Rataa on saatavilla kolmena eri versiona:
-
Hitaat juoksut, hinta 1105 €
-
Hitaat- ja nopeat juoksut, hinta
1155 €
-
Hitaat- nopeat- ja
sekajuoksut, hinta 1205 €
-
+
Rahti, joka
määräytyy kuljetusmatkan
pituuden mukaan
Seppo M 50 Pienoishirvirata 50 m ja 25 m
muunnoksilla

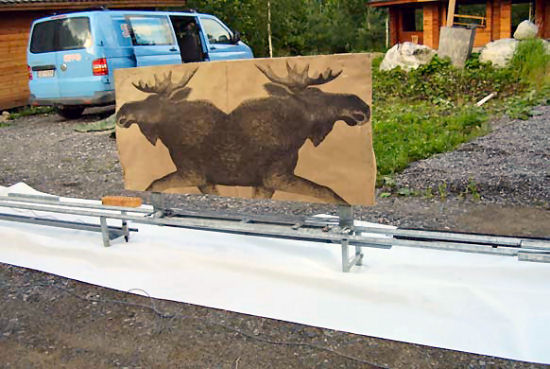

Ratarunko + vaunu
Seppo 50 a on olympiakelpoinen
rata joka tehty kovaa käyttöä varten ja vetää kahta elektronistakin
maalilaitetta, joten sopii hyvin myös kilpailukäyttöön.
-
Kiskotus
on tehty neliöputkesta. Kiskotuksen putket on asetettu 45 asteen kulmaan.
-
Kiskotus
on valmistettu kolmesta erillisestä yhteen liitettävästä osasta, jonka
kokonaispituus on 18 m.
-
Kiskotus
on täysgalvanoitu, ja joka kolmannen elementin päässä on kiristimellä
varustettu vaijeripyörä.
-
Vaunu
on varustettu kahdeksalla kumipyörällä, joten se on vankkarakenteinen
ja kestää esim. elektronisen taulun painon.
-
Pyörien
rasituskestävyys 75 kg /kpl.
-
Moottorina
on 1.5 kW voimavirtakone joka vetää ketjuvälityksen kautta 2-uraista
vetopyörää.
-
Vetopyörän
kautta kulkee 4 mm paksuinen vetovaijeri.
-
Ohjauslogiikkana
on nykyisten EU-säädösten mukaisesti rakennettu invertteri-käyttö
ja varmatoiminen ohjauskeskus.
-
Ohjauskeskusten
rakentamisesta n. 30 vuoden kokemus, joten logiikkakeskus on kehittynyt
vuosien saatossa tekniseltä toteutukseltaan huippuunsa.
-
Ohjaus
tapahtuu ns. 4-rajaisena versiona jolloin eri toiminnat saadaan sujumaan
moitteettomasti.
-

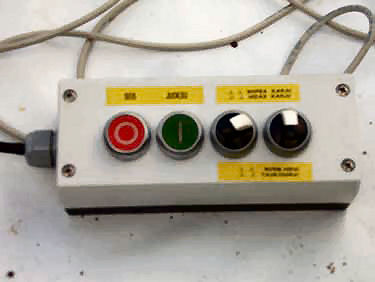

Kaukoajao-ohjauskapula
sisältää: Start, Stop, Hidas-, Nopea- ja Sekajuoksut. Sekajuoksujen
palautus -viive on 1- tai 4 sekuntia.
-
Hinta
edellä mainitulle kokonaisuudelle on 7540 €, sis. alv
25,5 %.
-
+ Rahti,
joka määräytyy kuljetusmatkan
pituuden mukaan
-
Toimitusaika n. 2-3 kk

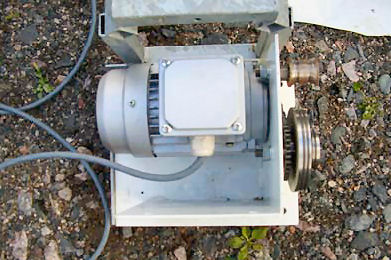

Vetopää
moottorilla
Seppo
50 b on
seura- ja yleiskäyttöön tarkoitettu rata jossa pienempi vetomoottori,
kokonaisuus on muuten sama, myös radan pituus sama kuin Seppo
50 a
-
Kiskotus
on tehty neliöputkesta.
-
Vaunu
on myös kevyempi kuin Seppo 50 a radassa.
-
Kuljetustekniikka
on tarkoitettu pahvitauluille, myös päällekkäinen pahvikuva soveltuu
radassa käytettäväksi.
-
Vetomoottori
on
370 W voimavirtakone.
-
Välitykset:
Ensiöpyörä ketjulla, 14- tai 16-hampainen, Toisiopyörä on
36-hampainen ja on 2-uraisen vetopyörän kyljessä.
-
Tällä
rakenteella saavutetaan erittäin hyvä kiihtyvyys ja juoksujen tasaisuus.
-
Ohjauslogiikka
on sama kuin Seppo 50 a-mallissa, joskin invertteri ja muut osiot
ovat mittakaavaltaan pienemmässä muodossa.
-
Kaukoajao-ohjauskapula
sisältää: Start, Stop, Hidas-, Nopea- ja Sekajuoksut. Sekajuoksujen
palautus -viive on 1- tai 4 sekuntia.
-
Kaukoajokapulassa
täysin samat toiminnot kuin Seppo 50 a-versiossa
-
Tästä
kokonaisuudesta saa pienin muutoksin myös toimivan luokse tulevan
karhurata-version.
-
Hinta Seppo
50 b
radalle on 4910 €, sis 25,5 % alv.
-
+ Rahti,
joka määräytyy kuljetusmatkan
pituuden mukaan
-
Toimitusaika n. 2-3 kk
Seppo
50 c on metsästysseura- ja kotikäyttöön tarkoitettu rata, joka toimii 220 V käyttöjännitteelle,
mutta moottorikokonaisuus ja välitystekniikka on rakennettu ns. kevyen kuvion
liikutukseen.
Tällä hetkellä ei toimiteta!
-
Kiskotus
sama kuin mallissa Seppo 50 b
-
Vaunu
on sama kuin mallissa Seppo 50 b.
-
Vetotekniikka:
Veto tapahtuu 180 - 200 W tehoisella tasavirtakoneella.
-
Laitteisto
kytketään 220 V / 16 A pistotulppaan.
-
Välitys
on seuraavanlainen: Ensiöpyörä on 12-hampainen,
Toisiohammaspyörä on 36-hampainen, ja on kiinnitetty 2-uraiseen
vetopyörän kylkeen.
-
Kaukoajao-ohjauskapula
sisältää: Start, Stop, Hidas-, Nopea- ja Sekajuoksut. Sekajuoksujen
palautus -viive on 1- tai 4 sekuntia.
-
Tällä
rakenteella saavutetaan n. 700 W nimellisteho vetopyörälle.
-
Seppo
50 d -rakenteella
kevyt pienoishirven- tai villikarjun kuva kulkee tasaisesti.
-
Hinta Seppo
50 c
radalle on 4605 €, sis 25,5 % alv.
-
+ Rahti,
joka määräytyy kuljetusmatkan
pituuden mukaan
-
Toimitusaika n. 2-3 kk

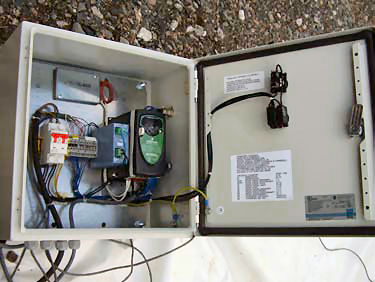

Sähköohjauslaitteisto
Seppo
50 d on
metsästysseura- ja kotikäyttöön tarkoitettu.
rata
-
Veto-moottorina on
voimakas 12 v tasavirtakone, joka vetää kuvaa välityksen kautta. Tätä
edullisinta versiota on erittäin paljon yksityiskäytössä.
-
Vetovaijeri
on 2 mm teräsvaijeria.
-
Pysäytysrajat
2 kpl asetetaan halutuille pysäytyspaikoille lähelle kiskotuksen päätyjä.
-
Seppo
50 d rata
sisältää kytkentäkotelot pistokkeineen, ja kaukoajon voi kytkeä
suoraan ampumapaikalta.
-
Seppo
50 d
-rata sopii erittäin hyvin ns. pelkän pienoishirven hitaille juoksuille.
-
Seppo
50 d
-rata sopii pienimuotoiseen, mutta myös esim. seuran tai
riistanhoitoyhdistykset jäsenistön käyttöön.
-
Kaukoajokapulassa
on n. 3 metrin liitäntäjohto, ja siinä on seuraavat toiminnot: Start,
Stop, Hidas, Nopea- ja sekajuoksu.
-
Seppo
50 d
-radan hinta on 3290 €, sis. alv 25,5 %
-
+
Rahti, joka
määräytyy kuljetusmatkan
pituuden mukaan
-
Toimitusaika n. 2-3 kk

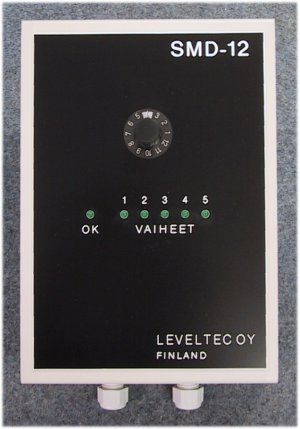

Kauko-ohjain
SMD-12
Maalitaulujen kääntölaitteen ohjain
1. Yleistä
SMD-12 on tarkoitettu maalitaulujen
kääntölaitteen ohjaukseen. Laitteeseen on ohjelmoitu 10 erillaista
ohjelmaa, jotka valitaan kiertokytkimellä. Laite antaa päälle ja pois
ohjaukset sekunnin mittaisina pulsseina potentiaalivapailla sulkeutuvilla
relekoskettimilla.
Valittu ohjelma käynnistyy sulkeutuvalla kosketintiedolla. Laitteessa on
myös erilliset tulot joilla voidaan antaa päälle ja pois ohjauspulssit.
Kotelon kannessa on merkkiledit joilla voidaan todeta laitteen toiminta.
Laitetta on saatavilla 24 VDC:n ja 230 VAC:n versioina.
Hinta 1085
€ / kpl, sis. alv. 23% Kysy!
- Rahti lisätään tilaukseen
- Toimitusaika muutama viikko, tarkentuu tilauksen yhteydessä
2. Tekniset tiedot
Käyttöjännite 24 VDC tai 230
VAC (eri versiot)
Maksimi virrankulutus n. 90 mA (24 V) tai n. 25 mA (230V)
Ohjauslähdöt: Potentiaalivapaat sulkeutuvat relekoskettimet (10 A maks.),
pulssin pituus 1 sek.
Ohjaustulot: Potentiaalivapaat sulkeutuvat koskettimet, lukujännite 24V DC ja
lukuvirta n. 10 mA
Laite on koteloitu muoviseen koteloon, jonka ulkomitat ovat 135mm x 246mm x
67mm (l x k x s).
3. Ohjelmat
|
Kytkimen
asento
|
Pois
|
Päällä
|
Huom!
|
|
1
|
7
s
|
3
s
|
Toistuu
5 kertaa
|
|
2
|
3
s
|
4
s
|
-
|
|
3
|
3
s
|
6
s
|
-
|
|
4
|
3
s
|
8
s
|
-
|
|
5
|
7
s
|
6
s
|
-
|
|
6
|
7
s
|
8
s
|
-
|
|
7
|
7
s
|
10
s
|
-
|
|
8
|
7
s
|
20
s
|
-
|
|
9
|
7
s
|
2
min 30 s
|
-
|
|
10
|
7
s
|
5
min
|
-
|
Taulujen alkuasento on päällä, eli laite
antaa aina ensimmäisenä 'pois' -ohjauksen ja toiminta päättyy aina myös
'pois' -ohjaukseen.
Laitteeseen voidaan ohjelmoida tarvittaessa vielä kaksi muuta ohjelmaa ja
olemassa olevia ohjelmia voidaan muuttaa Leveltec Oy:n toimesta.
Pyydä
tarjous kääntölaitteesta
